產品信息

型號：LW（低壓）

片型：雙片型

壓力測試范圍：2.5MPa～10MPa

產品規格：270mm*10m

保質期：2 年

功能：本品可以通過顏色的均勻程度，表征壓力的分布狀況；發色密度值可以直接表征對應的 壓力值。

產品特點

（1）方便、直觀的檢查所施壓力的分布及均勻性。

（2）不同的顏色密度，對應所施壓力的大小，通過標準壓力密度曲線可以測定壓力值。

（3）測量速度快，壓后圖像清晰直觀。

產品特性

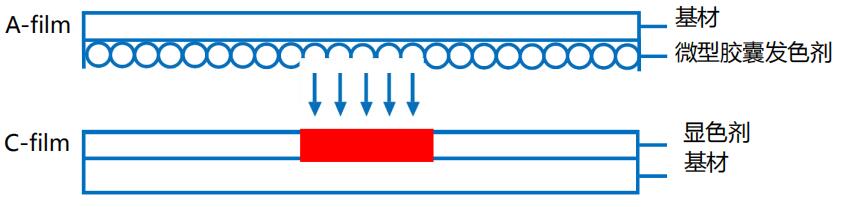

工作原理

標準加壓條件 持續加壓

施壓過程逐漸增加壓力，5 秒達到壓力設定值，保持壓力 2 分鐘。

瞬時壓力：施壓過程逐漸增加壓力，5 秒達到壓力設定值，保持壓力 5 秒。

壓力分布及壓力值測定方法

用壓力測試膜側壓力分布

根據壓力的變化，紅色密度發生變化，紅色較深的部分，壓力較高；紅色較淺的部分壓力較低。 觀察時，將發色后的 K 片光面（PET 面）朝上，放置在白色紙張上，在比較明亮的場所觀察。

用壓力測試膜與標準壓力密度曲線圖組合，查找壓力值 需要得知一定程度的壓力值時，可以通過觀察壓力測試膜標準色樣和標準壓力密度曲線圖進行 判定。可通過施壓時的溫濕度條件，加壓條件（持續壓力、瞬間壓力）選擇標準壓力密度曲線， 從而知道其壓力值。觀察時，將發色后的 K 片光面（PET 面）朝上，放置在白色紙張上，在比 較明亮的場所觀察。

注意事項

施壓階段：

（1）L 片受到輕微的壓力就會有非常敏感的反應，使用前不要按壓、摩擦，輕拿輕放。

（2）微膠囊內的成色物質會沾到手上，長時間接觸，敏感人群可能引起皮膚過敏，建議佩戴手套操作。

（3）推薦使用的環境條件為 20℃～35℃，35%RH～80%RH。超出工作條件范圍使用時，會影響壓 力測定值的準確性。

（4）使用時因?yàn)闇囟取穸取⒓訅簵l件等因素不同，施壓后 K 片呈現的顏色會有變化。

（5）L 片和 K 片的涂層面如附著水、油等異物，可能無法正常顯示顏色，使用前需清潔測定部 位。特殊環境下使用：a.在長時間高溫加壓時，應在膜外側增加隔熱材料，確保樣品不會受溫 度影響；b.在水或油環境下，應將樣片放入防水、防油袋中再加壓，防止樣品與水、油接觸， 影響發色效果。

（6）使用過的壓力測試膜不可再次使用。 （7）請?jiān)诒Ｙ|(zhì)期內使用。

測試階段： 建議施壓顯色后 30min-60min 之間進行密度測量。在施壓后的時間內，發色密度會先逐漸升高， 然后又慢慢降低。

儲存條件：

（1）避免放置在陽光直射、靠近火源的地方。長期儲存時，請?jiān)?15℃以下避光保存。未使用完 的 L 片、K 片應放回原包裝袋中（L 片為黑色塑料袋，K 片為藍色塑料袋），并放置在包裝盒內保 存。

（2）儲存過程中避免與如下物質接觸：無碳復寫紙、水、油、溶劑、化學藥品；增塑劑、含增 塑劑塑料制品；橡膠、橡皮；油性筆字跡等。

（3）發色后的 K 片請放于紙袋中保存。多張 K 片一起保存時，保證發色面不要相互接觸，建議 中間用白紙隔開。

（4）發色后樣片會隨儲存時間的延長有一定程度的褪色，建議掃描圖像儲存。
